數據可視化之風場分布圖
風是由太陽輻射熱引起的一種空氣流動現象，是影響天氣和氣候變化的重要因子，同時也是氣候分析和風電場管理等諸多領域的關鍵因素。因此利用三維可視化實時監測風的變化情況至關重要。
風場，亦是一種向量場，把空間中的每一點指派到一個向量的映射。風場效果圖由兩部分組成，即風場流線圖和風場分布圖，風場流線圖反應風向變化，風場分布圖反應風速大小，此處我們主要以風場分布圖展開介紹。
圖1 向量場示意圖
這里我們將風場分布可視化主要流程分為數據解析、數據編碼、數據解碼、數據渲染四部分。為提高渲染效率及精度，我們將全球風場數據編碼并以紋理方式傳入著色器，再通過紋理采樣，解碼風場數據，并利用雙線性插值算法，計算全球各位置風速，實現全球逐像素著色，從而渲染出高精度、平滑的風場分布圖。

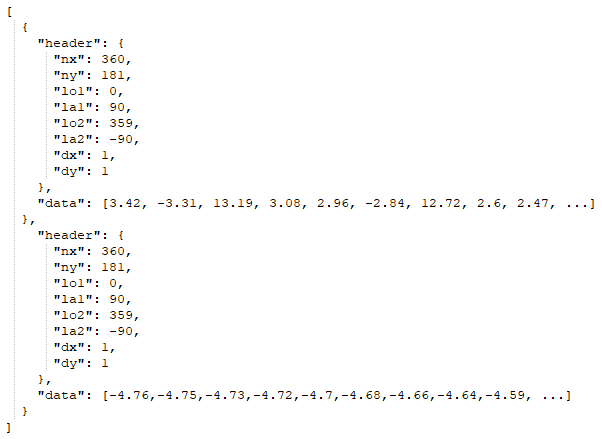

數據解析：本文數據來源于以美國氣象局每隔3個小時以經度/緯度網格的形式，發布的一種全球氣象數據，數據格式大致如下：
數據將全球劃分為361×181網格，其中lo1、la1為網格原點經緯度，lo2、la2為網格終點經緯度，dx、dy為經緯網格步長，nx、ny為經緯網格數，data為對應網格點風場數據，分別表示經度、緯度方向上風速大小。
數據編碼：由于風場數據以361×181經緯網格方式存儲，且數據在-255~255之間，因此本文以361×181像素大小、RGBA顏色數據格式紋理存儲各網格風場數據，RGB通道存儲風場數據數值，A通道存儲風場數據符號位，從而分別將在經緯兩方向上的風場數據編碼轉化為紋理圖片，提高數據精度。
數據解碼：利用構建地球頂點數據，計算各像素對應的經緯坐標，并計算相鄰的4經緯網格坐標，并進行歸一化作為風場數據紋理坐標，通過紋理采樣，提取相鄰風場數據，并利用雙線性插值算法，獲取當前位置風場數據值，并計算當前像素顏色值。

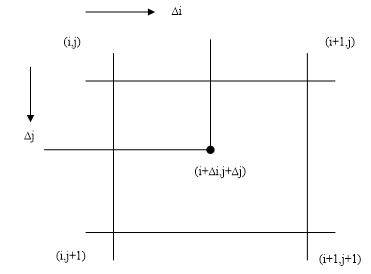

Step1: 計算紋理坐標，通過世界笛卡爾坐標轉化為經緯坐標(i+△i,j+△j)，如圖2所示獲取當前位置相鄰的4個經緯網格坐標（i,j）、(i+1,j)、(i,j+1)、(i+1,j+1)，則對應紋理坐標分別為（i/361,j/181）、((i+1)/361,j/181)、(i/361,(j+1)/181)、((i+1)/361,(j+1)/181)；
圖2 紋理坐標計算示意圖

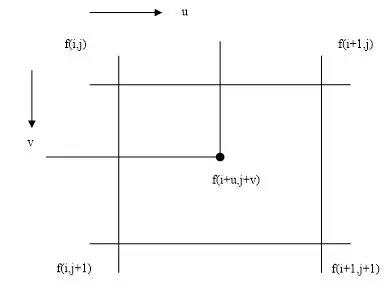

Step2: 提取數據，通過Step1計算的紋理坐標進行采樣，獲取當前經緯坐標相鄰風場數據值f(i,j)、f(i+1,j)、f(i,j+1)、f(i+1,j+1)，如圖3所示，其中u為經緯方向偏移、v為緯度方向偏移；
圖3 風場影響示意圖
Step3:計算像素顏色值，通過Step2獲取的風場值，并利用雙線性插值算法計算該位置風場影響值，如下式所示，再利用風場影響值通過正、余弦計算RGB顏色值，提高風場變化的平滑度；
f(i+u,j+v)=f(0,0)(1-u)(1-v)+f(1,0)x(1-v)+f(0,1)(1-u)y+f(1,1)uy

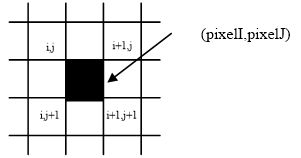

圖4 像素與紋理坐標映射關系圖
數據渲染：利用影像瓦片渲染機制，實現風場分布全球著色，效果圖如圖5所示：

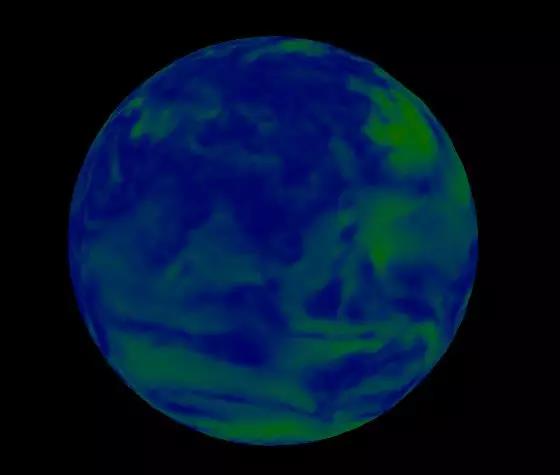

圖5 風場分布效果圖
通過上述風場分布效果的實現方式，我們可以渲染其他類似效果，實現地圖數據與現實GIS數據可視化結合，如全球溫度、濕度等。將數據以紋理方式傳入著色器，再利用對應算法，計算像素顏色值，并予以著色渲染。
