細數OSG中的“神來之剪”
“裁剪”
就是從大量的事務中進行挑選、刪除
對一個龐大的三維體而言，往往存在著大量無助于最終渲染結果的對象；將它們從場景中剔除后，將剩余的場景對象發送到OpenGL管線中,即可完成一幀的繪制工作。
這類型的裁剪工作通常稱為“可見性裁剪”，即只有真正能夠被終端用戶看到的對象才會被發送到渲染管線中。
常見de裁剪技術
背面裁剪
當我們觀察一個不透明物體時，通常大約有一半的物體表面是看不到的，因此完全可以省去這一半的繪制工作，場景的多邊形復雜度也將降低1/2左右。
osg本身提供了如下圖的背面裁剪的實現函數：
視椎體裁剪
視椎體裁剪就是將不在視椎體中的物體剔除掉不繪制，而在視椎體內部或與視椎體相交的物體繪制的方法，此舉對性能的提升有著巨大的幫助。
通常，物體是不規則的，為了方便，我們用該物體的包圍球與當前視錐體進行比較。

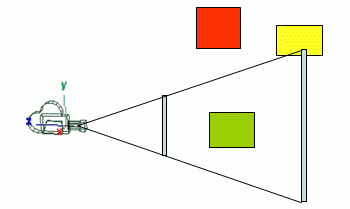

如果包圍球在視錐體外，那么不需要繪制此包圍球所表達的節點及其所有的子節點。如下圖所示，紅色方塊在視錐體外，該方塊將被裁剪。
視錐體裁剪包括近平面裁剪、遠平面裁剪以及視錐體側面裁剪三部分。
下圖中setProjectionMatrixAsPerspective中的參數zNear、zFar就是對在osg中對相機的遠近裁剪面的設置。
NEAR_PLANE_CULLING是近平面裁剪，將超出近平面范圍以外的對象裁剪：
細節裁剪
場景中某些物體對于觀察者而言可能是極其微小的，足以忽略不計，此時可以用細節篩選特性將它們剔除。
判斷對象是否足夠細微，需要用一個像素閾值來決定！
注意，這種篩選可能會剔除一些必要的信息（比如用戶在屏幕上繪制了一些點，卻發現它們?nèi)勘煌淌傻袅耍?/span>，因此它是一種通過犧牲質量來換取速度的技術~
遮擋裁剪
判斷場景中的物體是否有互相遮擋關系，剔除那些被完全遮擋的對象，保留可見物體。但是，完全的遮擋測試算法往往具有過高的復雜度，需要判斷每個場景對象與其他對象的遮擋關系，導致計算帶來的開銷大于繪制帶來的開銷，并不實用！
比較常見的方法是定義一種“遮擋板”對象（在osg中使用OccluderNode節點），其形狀不固定，并且可以遮擋場景中的其他對象。
少量的遮擋板可以有效的增加場景的裁剪效率，尤其在室內景物的裁剪等場合，使用遮擋板來模擬墻面和門體是再好不過的選擇~

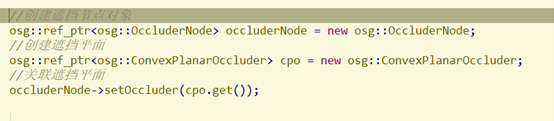

在osg中OccluderNode本身并不具備遮擋能力，需要指定一個遮擋面osg::ConvexPlanarOccluder來進行遮擋。
聚集裁剪
這是一種類似于背面篩選的場景篩選方法，但是他可以將多個對象組合起來進行統一的背面篩選，從而加快背面篩選的速度。
其基本原理是使用一種截?cái)鄨A錐體來包含某組幾何體的所有法線方向和所有點。

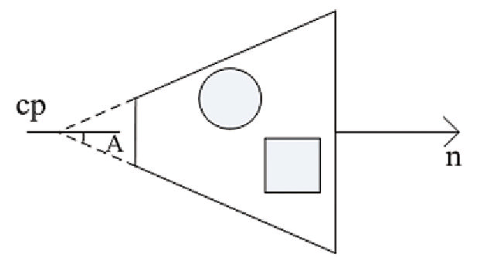

圓錐的定點位于一個控制點cp，并使用法線n和半角A輔助進行定位。因此對于視點eye如果出現下面的條件：
則認為視點位于該截?cái)鄨A錐的背面，應當統一剔除它所包含的多個幾何體，如下圖所示：
在osg中聚集裁剪相關的類名稱為ClusterCullingCallback，使用方法如下圖所示：
